什么是VLAN?一張圖看懂VLAN的作用
在IEEE802.1Internetworking委員會結束了對VLAN初期標準的修訂工作的時候。新出臺的標準進一步完善了VLAN的體系結構，統一了Frame-Tagging方式中不同廠商的標簽格式，并制定了VLAN標準在未來一段時間內的發展方向，形成的802.1Q的標準在業界獲得了廣泛的推廣。后來IEEE于1999年頒布了用于標準化VLAN實現方案的802.1Q協議標準草案。802.1Q的出現打破了虛擬網依賴于單一廠商的僵局，從一個側面推動了VLAN的迅速發展。

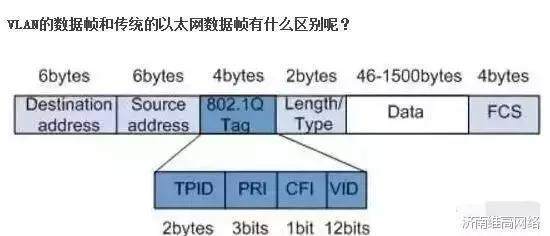

VLAN的數據幀和傳統的以太網數據幀有什么區別呢？
其中，數據幀中的VID（VLAN ID）字段用于標示該數據幀所屬的VLAN，數據幀只能在所屬VLAN內進行傳輸。
VLAN有哪些作用呢？

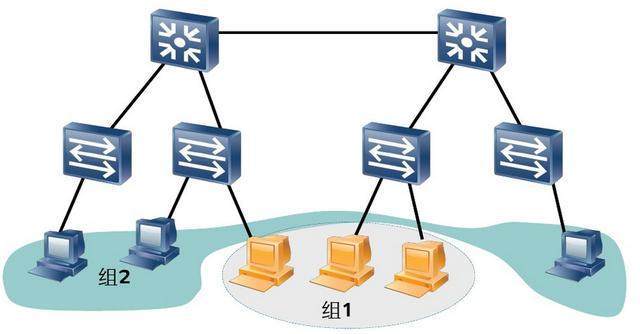

一張圖看懂VLAN的作用:
由上圖可以看出：通過劃分不同的VLAN，VLAN內的主機間可以直接通信，而VLAN間不能直接互通，從而將廣播報文限制在一個VLAN內。
這里小編總結了下VLAN技術的優點，一起來看下吧：
限制廣播域：廣播域被限制在一個VLAN內，節省了帶寬，提高了網絡處理能力。
增強局域網的安全性：不同VLAN內的報文在傳輸時是相互隔離的，即一個VLAN內的用戶不能和其它VLAN內的用戶直接通信。
提高網絡的健壯性：故障被限制在一個VLAN內，本VLAN內的故障不會影響其他VLAN的正常工作。
靈活構建虛擬工作組：用VLAN可以劃分不同的用戶到不同的工作組，同一工作組的用戶也不必局限于某一固定的物理范圍，網絡構建和維護更方便靈活。
VLAN數據幀在經過各接口時是如何處理的呢？

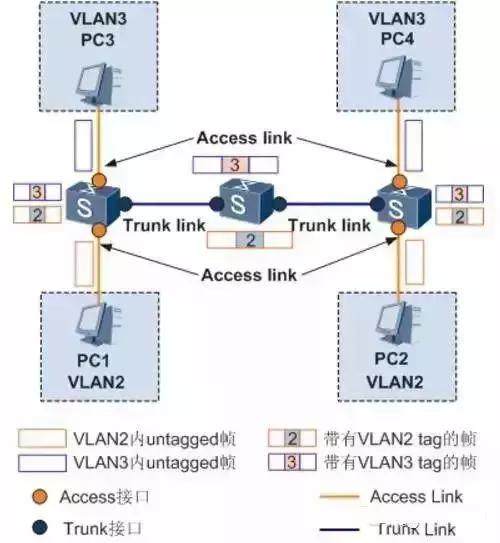

設備上都有哪些類型的接口呢？跟隨小編一起看下吧！
Access接口：交換機上用來連接用戶主機的接口，它只能連接接入鏈路（Access Link）。
Trunk接口：交換機上用來和其他交換機連接的接口，它只能連接干道鏈路（Trunk Link）。
除此之外，還有一種接口叫Hybrid接口，是交換機上既可以連接用戶主機，又可以連接其他交換機的接口。Hybrid接口既可以連接接入鏈路又可以連接干道鏈路。
注：Hybrid接口和Trunk接口在接收數據時，處理方法是一樣的。weiyi不同之處在于：發送數據時，Hybrid接口可以允許多個VLAN的報文發送時不打標簽，而Trunk接口只允許缺省VLAN的報文發送時不打標簽。
接口類型不同，交換機對VLAN數據幀的處理過程也不同。具體處理方式如下：

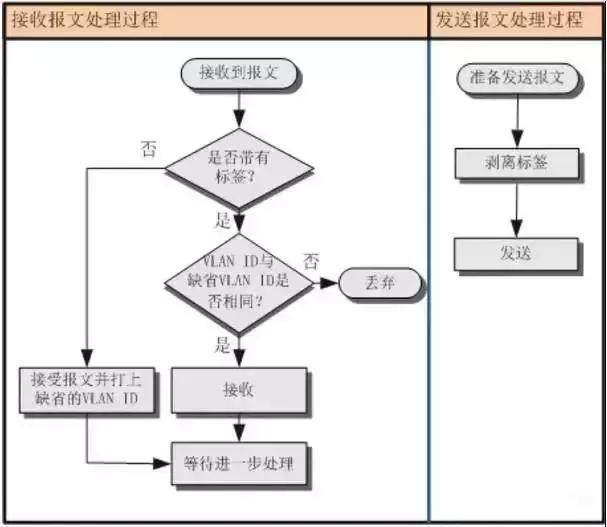

Access接口:

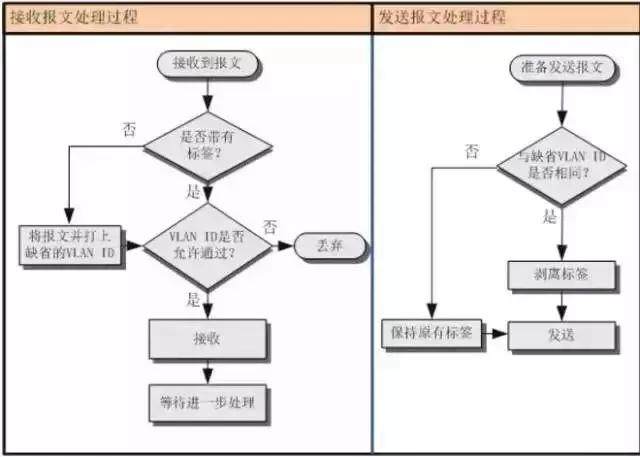

Trunk接口:

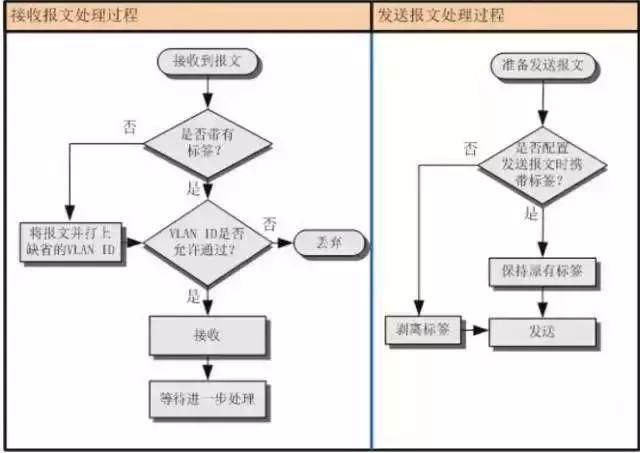

Hybrid接口:

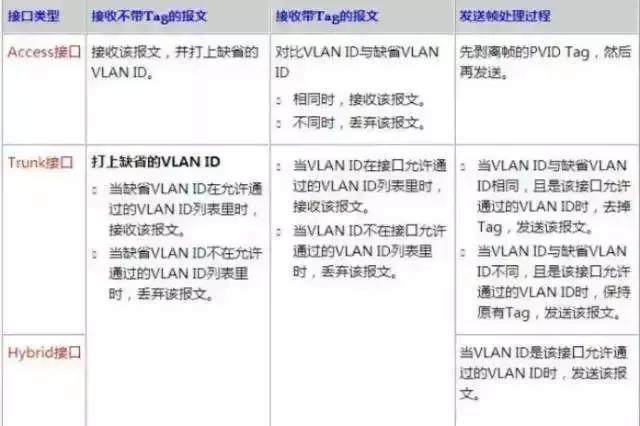

為了幫助小伙伴們更好的理解報文的處理方式，還可以通過下面的表格來學習?。?！
